Физики нашли точный способ измерения температуры океана на расстоянии

Российские учёные из НИТУ «МИСиС», МФТИ и ИОФ РАН исследовали эффективность различных бесконтактных методов измерения температуры воды и её вариации (профиля) по глубине по спектральному отклику. Соответствующая статья была опубликована в журнале Optics Letters. Был проведён анализ четырёх способов обработки спектров рассеяния с использованием ранее опубликованных данных. Наиболее оптимальный из них, который был предложен, разработан и защищён Патентом России самими авторами, показал точность в 0.15 градуса Цельсия. Данные исследования помогут развитию технологий дистанционного измерения температуры в поверхностном слое океана и, следовательно, миграции теплоты-энергии в труднодоступных районах, таких как Арктика, где средняя температура растёт примерно вдвое быстрее, чем в целом на планете.

Основой для исследования стало комбинационное рассеяние (КР) — явление, открытое в 20-е годы прошлого века. Его суть заключается в том, что при взаимодействии со средой и рассеянии световая волна модулируется молекулярными колебаниями среды, что приводит к появлению в рассеянном излучении новых длин волн, или, в обывательском понимании, другого цвета. В зарубежной научной литературе комбинационное рассеяние носит название эффекта Рамана — по имени его открывателя, нобелевского лауреата из Индии, а исследования с использованием комбинационного рассеяния называют рамановской спектроскопией.

«Дистанционное измерение температуры воды в условиях быстротекущей смены климата — очень важная задача. Однако используемые методы радиометрии допускают ошибку порядка половины градуса. Методы спектроскопии КР позволят существенно повысить точность измерений», — утверждает Михаил Гришин, один из авторов исследования, аспирант МФТИ, сотрудник лаборатории лазерной спектроскопии Научного центра волновых исследований Института общей физики им. А. М. Прохорова РАН.

В ходе эксперимента учёные облучали воду импульсным лазером, а затем изучали рассеянный в обратном направлении свет с помощью спектрометра. В зависимости от температуры спектральная полоса КР воды изменяла форму и положение. Учёным необходимо было проверить, можно ли выделить достаточно точную зависимость между отдельными параметрами полосы и температурой воды.

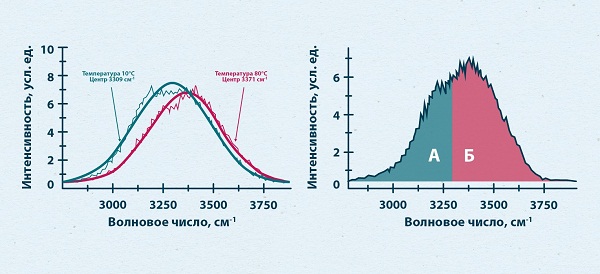

В качестве таких параметров использовались площади отдельных частей под графиком (см. Рис. 1), положение максимума огибающей полосы, разность между пиковыми значениями интенсивности при различных температурах. Между всеми вышеперечисленными параметрами и температурой была выявлена зависимость, но с разной степенью точности: от 0.15 до 0.6 градуса Цельсия. Статистический анализ данных эксперимента показал, что наиболее точная зависимость прослеживается именно между длиной волны максимума огибающей ОН-полосы и температурой, что явилось предметом Патента РФ.

В настоящее время мониторинг температуры воды в арктическом регионе ведётся различными методами: это и установленные буи, и проводимые исследовательскими и торговыми судами измерения. Однако именно наблюдения с самолётов и спутников, которые облучают воду лазером и изучают спектр рассеянного света, позволяют следить за динамикой температуры воды в реальном времени и на всей поверхности океана. Пространственное разрешение таких измерений составляет менее километра, что даёт возможность составлять очень подробные карты температуры и по ним определять перенос теплоты-энергии океанскими течениями и предсказывать динамику таяния ледников для прогнозирования изменений глобального климата. Ввиду развития беспилотных систем сейчас возникла необходимость в создании достаточно компактного и эффективного оборудования для мониторинга, которое бы удовлетворяло требованиям по грузоподъёмности и энергопотреблению. Учёные ведут работы над созданием не только программного обеспечения, но и «железной» составляющей — самой лазерной системы и системы обработки.

Василий Леднев, ведущий эксперт кафедры сертификации и аналитического контроля НИТУ «МИСиС», один из авторов исследования, рассказал о перспективах данной работы: «Важнейшая задача дистанционного зондирования акваторий — калибровка и проверка результатов измерений со спутников с помощью различных прямых методов измерений параметров морской воды (температура, концентрация хлорофилла и т. д.). Создание и разработка автономных компактных лидарных систем (lidar — лазерный радар), устанавливаемых на беспилотные авианосители, позволяет получать подробные карты параметров океана, а также является востребованным направлением для изучения труднодоступных или опасных объектов, например айсбергов или шельфовых ледников».

Среднегодовые изменения температуры мирового океана очень малы: на данный момент он теплеет на одну десятую градуса в десятилетие, в то время как за сезон его температура может меняться на несколько градусов. Таким образом, измеряя температуру с ошибкой даже в полградуса, мы значительно теряем в точности оценки переносимой теплоты-энергии: для сезонных измерений относительная погрешность составляет десятки процентов, долгосрочные же изменения могут быть не выявлены из-за ошибки измерений.

Характерным отличием дистанционного термометра на основе спектроскопии КР от радиометров микроволнового диапазона, используемых в настоящее время при дистанционном измерении температуры, является то, что зондирующее излучение лазера лежит в области видимого (сине-зелёного) спектра. Микроволны почти не проникают в толщу воды, и поэтому данные о температуре корректны лишь для поверхностного слоя толщиной до 30 микрон, который активно охлаждается сильным арктическим ветром. Волны видимого диапазона, напротив, способны проникать заметно глубже (1–10 метров) и практически исключить ошибку, связанную с охлаждением поверхности воды ветром. Для коррекции таких ошибок при спутниковых микроволновых измерениях необходима калибровка по данным контактных измерений с наземных станций, в то время как спектроскопия КР лишена этого недостатка и позволяет дистанционно получать информацию о температуре воды без помощи контактных измерений. // www.mipt.ru
